公共施設や駐車場などに。
アウトドア向け 20mm厚タイル

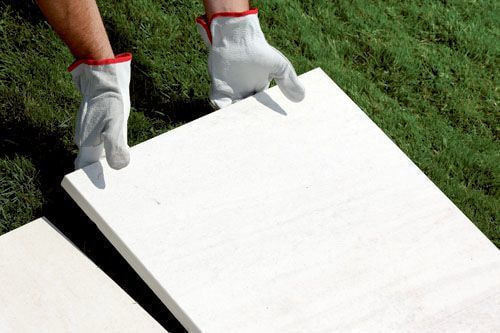

厚さ20mm以上のアウトドア向けタイルは、住宅のアプローチや庭にはコンクリート下地を作らずに置石風の施工も可能で、配置換えやリニューアルなど将来を見越した使い方ができます。高い強度が求められる公共施設や駅などで普及し始めています。

タイルの名古屋モザイク工業株式会社／20mm厚タイル
タイルの名古屋モザイク工業株式会社／20mm厚タイル
駐車場でも使用可能

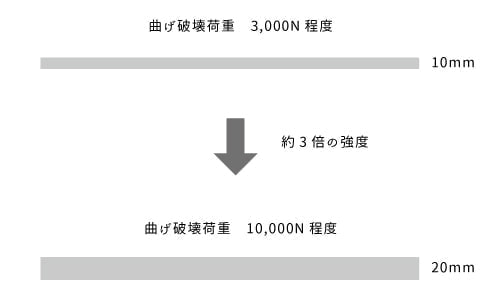

20mm厚タイルの曲げ破壊荷重は10,000N程度あり、一般的な床タイル10mm厚の約3倍の強度があります。大型乗用車3,000kgのタイヤ1本当りにかかる荷重は7,350(N)と計算できます。曲げ破壊荷重の高い20mm厚タイルは駐車場に適したタイルといえます。


タイルの名古屋モザイク工業株式会社／20mm厚タイル


施工時の注意事項

  • 長時間の駐車等の長期荷重によるたわみを防ぐため、十分な下地強度の確保と下地とタイルの密着施工が必要です。
  • タイル施工はタイル裏面に隙間ができないよう改良圧着張り等の検討が必要です。

20mm厚タイルの曲げ破壊荷重（スパン＝長さ-10ｍｍ）

品名 品番 タイルの寸法（mm) 曲げ破壊荷重（N） 駐車場への適用
長さ 幅 厚さ
 アルサシア  SSZ-L5910G〜L5930G 201 201 20 10,963 ○
 アルサシア  SSZ-L7910G〜L7930G 201 201 20 10,563 ○
 アルサシア  SSZ-O5910G〜O5930G 301 201 20 10,130 ○
 アルサシア  SSZ-O7910G〜O7930G 301 201 20 10,300 ○
 ウォークス  FG-X0360・X0380 597 597 20 12,672 ○
 オルガニカ  NXS-O8010〜O8040 1200 197 20 9,772 ○
 カバラストン  AON-X5810G〜X5840G 598 598 20 10,667 ○
 スノーアルプス  DMA-X2240G〜X2260G 600 600 20 9,348 ○
 スマートサーフェイス  RAU-X4610G〜X4650G 600 600 20 13,313 ○
 デンバーストン  PST-X3210G〜X3240G 596.5 596.5 20 9,531 ○
 ノール  OR-X3560〜X3580 598 598 20 13,912 ○
 モンティニャック  CTC-X7150〜X7180 600 600 20 10,407 ○

参考データ：大型乗用車 3,000kg
車種
（kg）		 タイヤ幅
（㎜）		 タイヤ設置部長さ
（㎜）		 設置面積
（㎟）		 タイヤ1本当り荷重
（N）
3,000 285 100 28,500 7,350

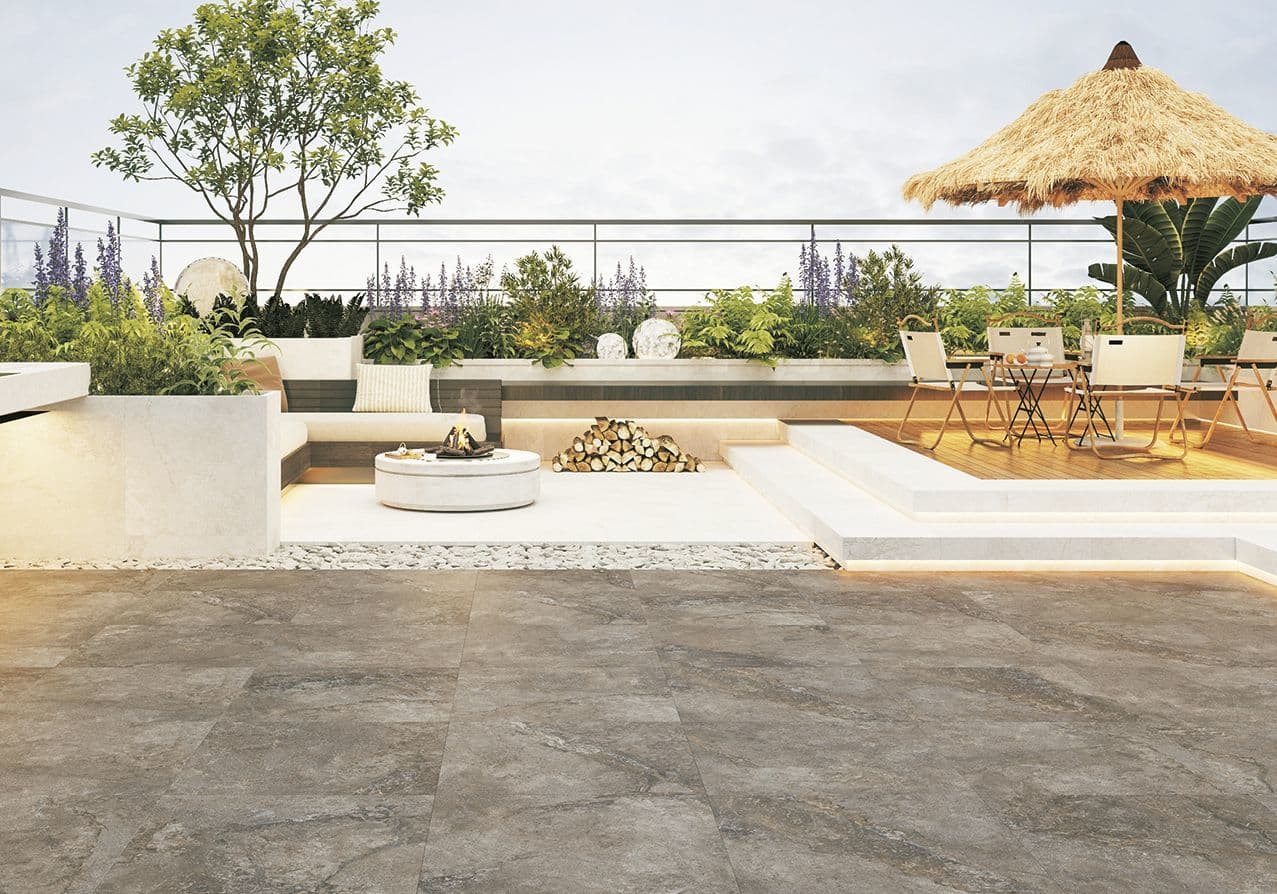

Kavala stone
カバラストン

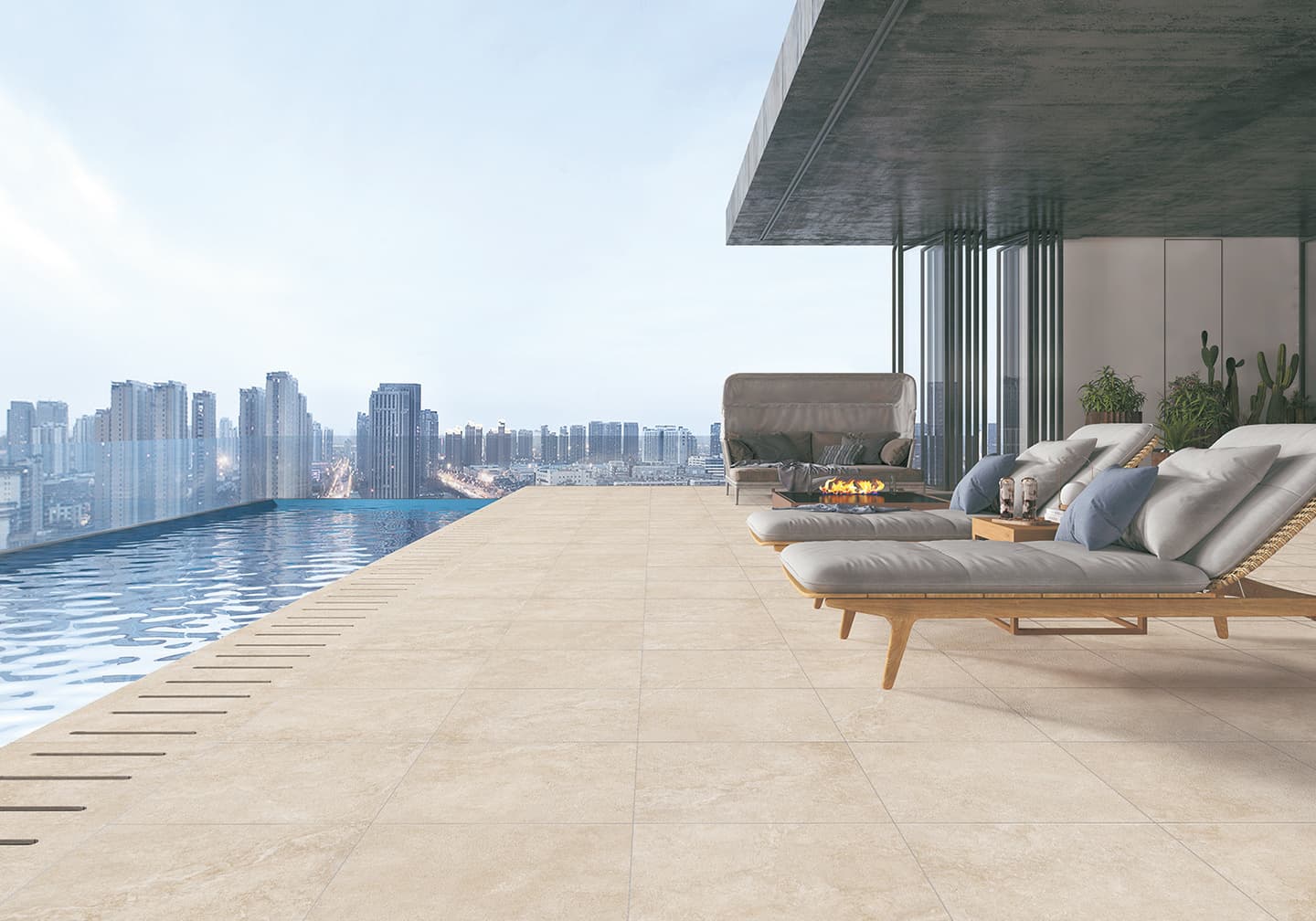

タイルの名古屋モザイク工業株式会社／20mm厚タイル「ストーンデュモンド」

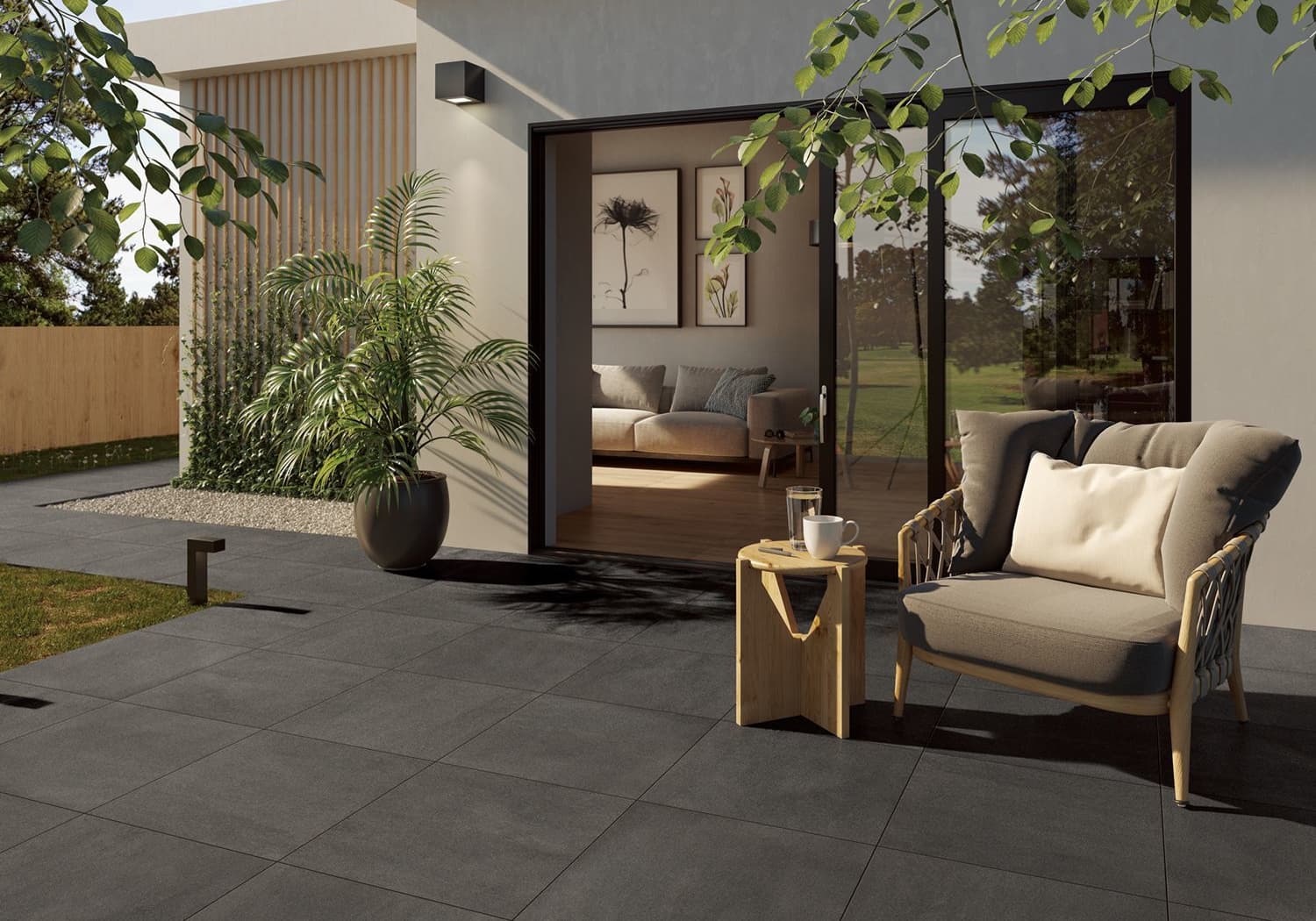

Smart surface
スマートサーフェイス
タイルの名古屋モザイク工業株式会社／20mm厚タイル「ストーンデュモンド」
Alsacia
アルサシア
タイルの名古屋モザイク工業株式会社／20mm厚タイル「アルサシア」
Organica
オルガニカ
タイルの名古屋モザイク工業株式会社／20mm厚タイル「オルガニカ」
Norr
ノール
タイルの名古屋モザイク工業株式会社／20mm厚タイル「ノール」
Snow alps
スノーアルプス
タイルの名古屋モザイク工業株式会社／20mm厚タイル「ノール」
Montignac
モンティニャック
タイルの名古屋モザイク工業株式会社／20mm厚タイル「モンティニャック」
Walks
ウォークス
タイルの名古屋モザイク工業株式会社／20mm厚タイル「ウォークス」

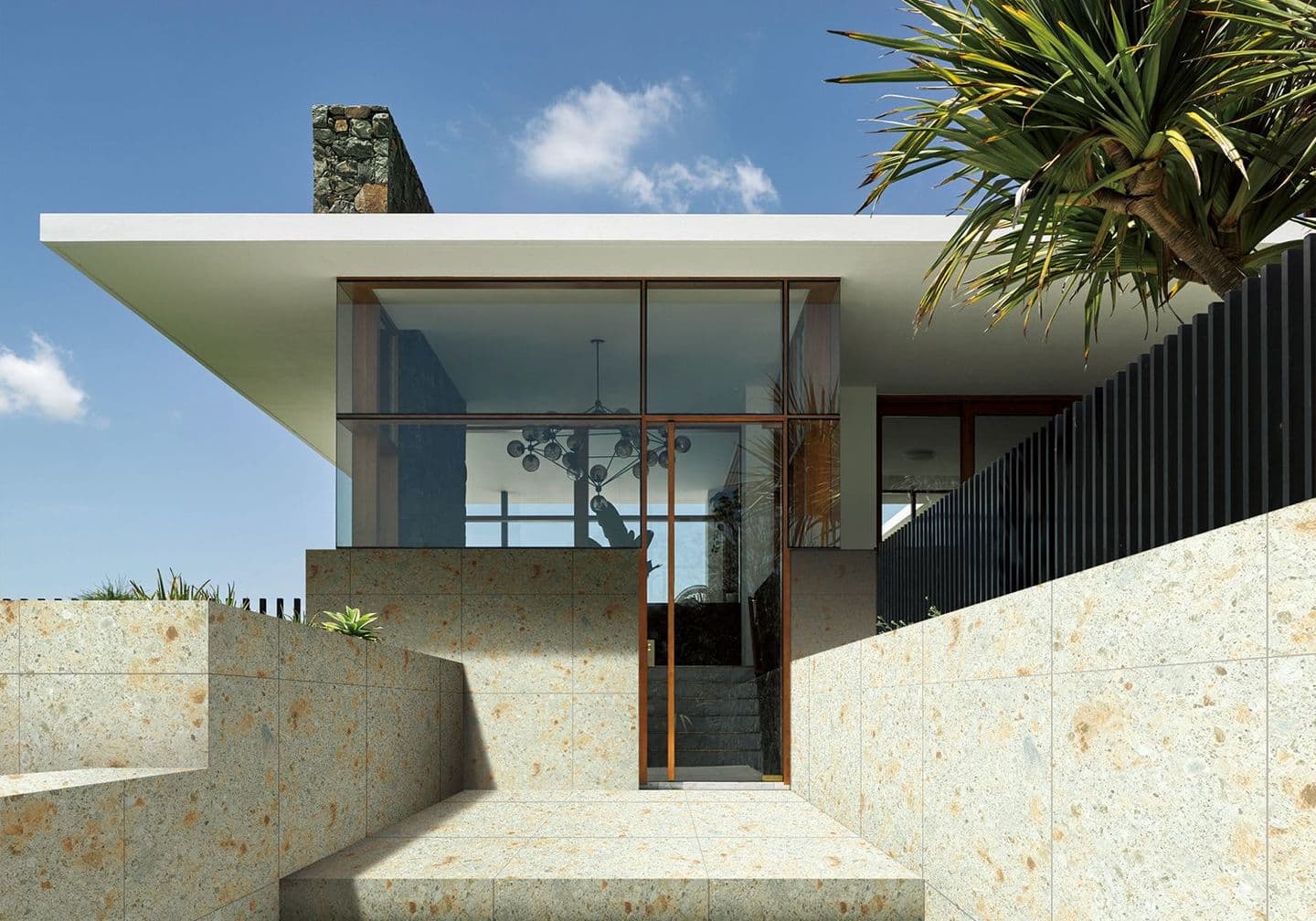

Denver stone
デンバーストン
タイルの名古屋モザイク工業株式会社／20mm厚タイル「リトロバータ」

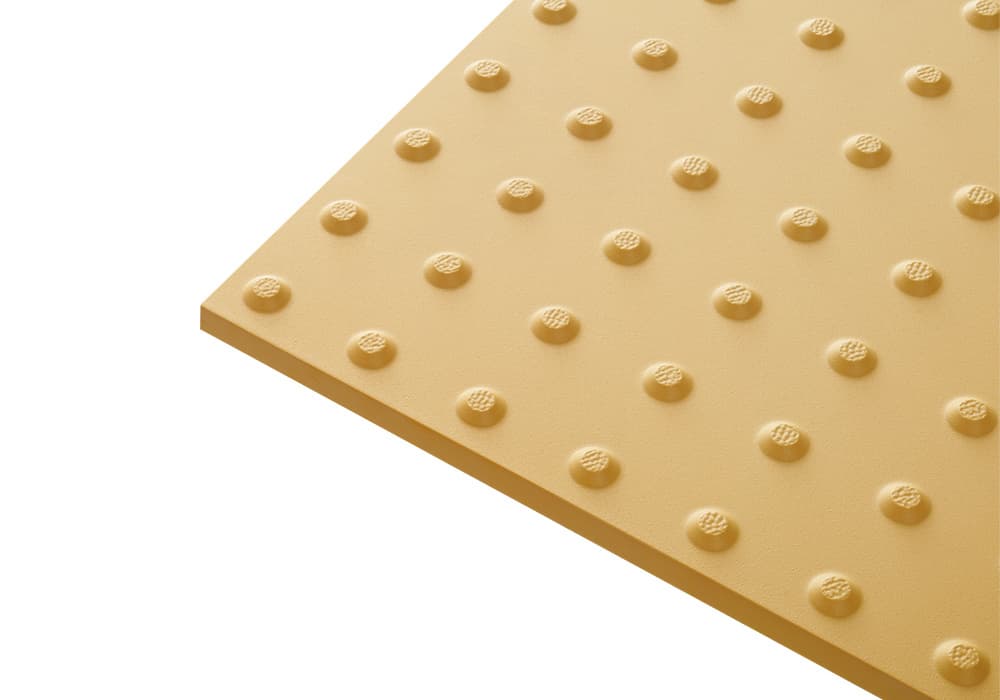

Stop&Go tile
警告誘導タイル
タイルの名古屋モザイク工業株式会社／20mm厚タイル「警告誘導タイル」
